คุณภาพ เครื่องปรับระบายของของเหลว LQY Series โรงงาน

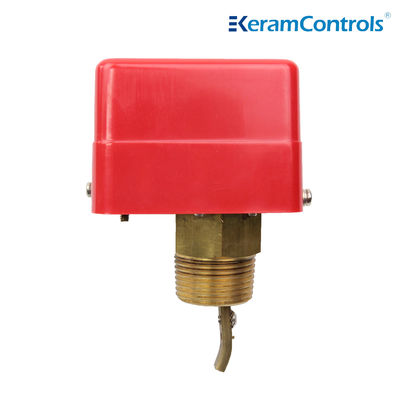

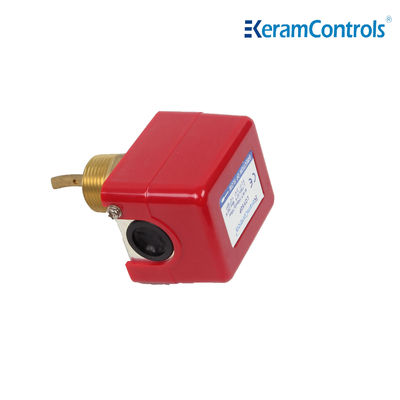

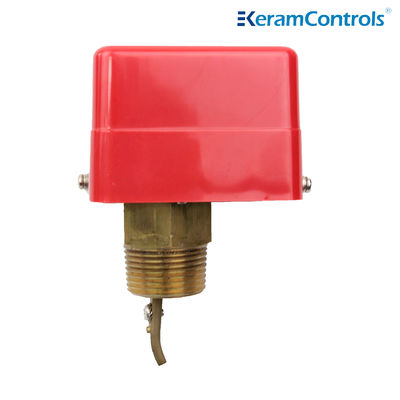

เครื่องปรับระบายของของเหลว LQY Series

แหล่งกำเนิด: จีน

ชื่อแบรนด์: Keram Controls

การรับรอง: CE

หมายเลขรุ่น: LQY

ปริมาณการสั่งซื้อขั้นต่ำ: 10 ชิ้น

ราคา: USD12-20/piece EXW factory

แท็ก:

1.6MPa ความดันสวิตชิ่งวาล์วไฟฟ้า

0.4MPa ความดัน วาล์วไฟฟ้าสลับควาย

LQY IP54 สวิตช์ไหลของของเหลว

ชื่อ:	สวิตช์การไหลของของเหลว	การสนับสนุนที่กำหนดเอง:	OEM
การรับประกัน:	1 ปี	การป้องกัน:	IP54
ได้รับการรับรอง:	CE	ติดต่อจัด:	SPDT
การจัดอันดับไฟฟ้า:	15(8)เอ 24/250VAC	อุณหภูมิที่อนุญาต:	พาย （-20 ~ 120 ℃)
การติดตั้ง:	การติดตั้งในแนวตั้ง	องค์ประกอบการตรวจจับ:	ไม้พาย
เน้น	LQY IP54 สวิตช์ไหลของของเหลว , เครื่องควบคุม Keram เครื่องเปลี่ยนกระแสของเหลว , Keram การควบคุมการไหลของสลับเหลว

คำอธิบายสินค้า

CE การทําความร้อน IP54 เครื่องเปลี่ยนกระแสของเหลวระยะเดียว

คําอธิบาย

เครื่องปรับระบายของของเหลว LQY Series

OEM IP65 ทองแดง 250V 8A สวิตช์การไหลของเหลวสําหรับการทําความร้อน, แอร์

เครื่องสลับระบายของเหลวสาย LQY เหมาะสําหรับท่อของโรงงานอุตสาหกรรม: ระบบทําความร้อนและปรับอากาศ ระบบทําความเย็นและปั๊มความร้อน การควบคุมการไหลของน้ําและสื่อปกติ

ลักษณะ

เครื่องสลับการไหลของเหลวชุด LQY ใช้ในการติดตามการเปลี่ยนแปลงการไหล
เครื่องปรับปรุง SPDT ให้ความมั่นใจในการทํางานของสวิทช์
อุณหภูมิสูงสุดของสัดส่วน 120 °C
ความดันของของเหลวสูงสุด 1Mpa
3 ใบเหล็กไร้ขัดสําหรับเส้นทางท่อขนาดกว้าง 25-75 มม.
6 ใบเพิ่มเติมสําหรับท่อ 100-150 มิลลิเมตร
ประเภทการป้องกัน IP54
การเชื่อมต่อต่าง ๆ สามารถใช้ได้ตามคําขอ
ความดันทํางานสูงสุด 13.5Bar
ความแรงไฟฟ้า AC250V 10A
การรับรอง CE

ข้อมูลเทคนิค

ประเภทการดําเนินงาน	เปิด / ปิด, ระยะเดียว, สวิตช์ไมโคร
ผลิต	SPDT 15 ((8A) 24/250VAC
อัตราการไหล	ดูตารางอัตราการไหล
การปรับการตั้งค่าอัตราการไหล	สกรูภายใน
อุปกรณ์ตรวจจับ	ปั่น
การใช้งานของของเหลว	น้ําร้อนเย็น น้ําบ่อ น้ําสระว่ายน้ํา และน้ําทะเล น้ําเกลือหรือเอธีเลนกลิกอล
อะไหล่วัสดุที่สัมผัสกับของเหลว	สีเหลือง
วัสดุเครื่องปั่น	โลหะไร้ขัด
อุณหภูมิของของเหลว	-10°C ~ 120°C
อุณหภูมิบริเวณที่อนุญาต	-20°C ~ 85°C
ความชื้นภายในที่อนุญาต	10...90% RH ไม่หมัก
การเข้าสาย	เครื่องติดตั้ง M18
บ้านพัก	ความต้านทานไฟ ABS หรือ PC
การคุ้มครอง	IP54
สี	สีขาว
น้ําหนัก	1.0 กิโลกรัม

ขนาด (mm)

เครื่องปรับระบายของของเหลว LQY Series 0

โครงสร้าง

เครื่องปรับระบายของของเหลว LQY Series 1

ตารางอัตราการไหลของของเหลว

ขนาดท่อสาย ((ใน.)		1	1-1⁄4	1-1/2	2	2-1/2	3	4	5	6	8
ขั้นตอนการไหล	การเพิ่มการไหล R ไปยัง Y	1.0	1.3	1.7	3.1	4.1	6.2	8.4	12.9	16.8	46.6
ขั้นตอนการไหล	การลดกระแส R ถึง B ปิด	0.6	01	1.1	2.2	2.8	4.3	6.1	9.3	12.3	38.6
ขนาดสูงสุด	การเพิ่มการไหล R ถึง Y ปิด	2.0	3.0	4.4	6.6	7.8	12.0	18.4	26.8	32.7	94.2
ขนาดสูงสุด	การลดกระแส R ไปยัง B ปิด	1.9	2.8	4.1	6.1	7.3	11.4	17.3	25.2	30.7	90.8

การติดตั้ง

ทิศทางของลูกศรบนกระบอกควรตรงกับการไหลของท่อ

เครื่องปรับระบายน้ําควรติดตั้งในท่อระบายน้ําแนวราบ

เครื่องสลับการไหลในการใช้งานโดยสิ้นเชิงไม่อนุญาตให้ไหลกลับเพื่อป้องกันใบมีดกลับไปในรอยหัก

ฟังก์ชันการติดต่อ

เครื่องปรับระบายของของเหลว LQY Series 2

การ ปรับ ปลา

เครื่องปรับระบายของของเหลว LQY Series 3

หมายเหตุ

มี (*) ใบสําหรับโรงงานติดตั้ง

ด้วย (△) สําหรับใบเล็บเพิ่มเติม (ไม่ติดตั้ง)

หลังจากใบถูกตัดเพื่อติดตั้ง ด้านบนของผนังของมันไม่ควรมีการสับสนกับผนังและช่องว่างด้านล่าง 5-10 มม.

รายละเอียดแบบ

รุ่น	การเชื่อมต่อ	หมายเหตุ

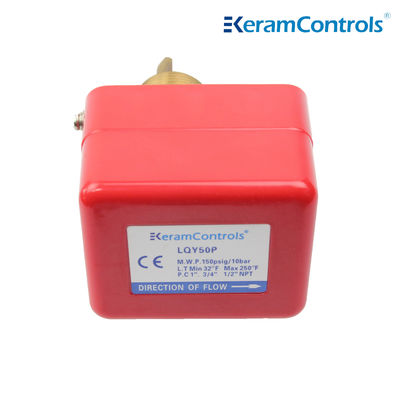

LQY50P	1-1-1 1/2NPT	กล่องพลาสติก
LQY50P-1	1-1-1 1/2NPT
LQY50P-2	1/2-14 NPT
LQY50P-3	3/4-14NPT
