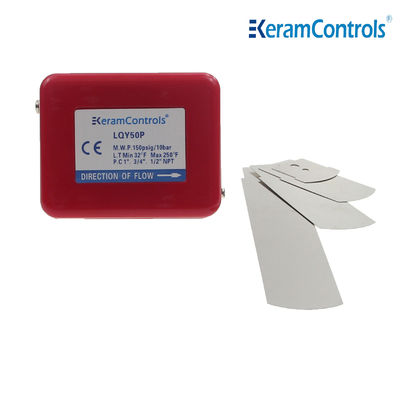

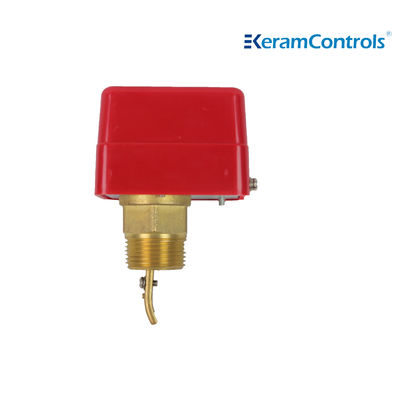

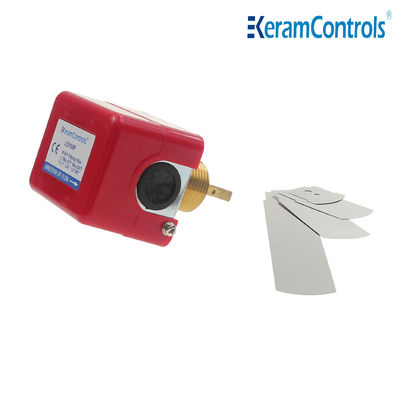

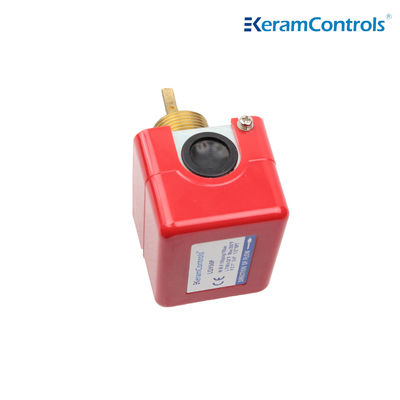

เครื่องปรับระบายของของเหลว LQY Series
| ประเภทของการดำเนินการ: | เปิด/ปิด ขั้นเดียว สวิตช์ไมโคร | การปรับการตั้งค่าอัตราการไหล: | สกรูภายใน |
|---|---|---|---|
| วัสดุไม้พาย: | สแตนเลส | การป้องกัน: | IP54 |
| สี: | สีแดง | การใช้งานของเหลว: | ร้อน แช่เย็น บ่อน้ำ สระน้ำและน้ำทะเล น้ำเกลือหรือเอทิลีนไกลคอล |
| อุณหภูมิแวดล้อมที่อนุญาต: | -20 ℃ ~ 85 ℃ | ||
| เน้น |
การติดตั้งท่อสลับการไหลของอากาศ CE,IP54 การติดตั้งท่อสลับการไหลของอากาศ,เครื่องปรับอากาศ |
||
IP54 การติดตั้งท่อสวิทช์กระแสอากาศสําหรับเครื่องปรับอากาศ
คําอธิบาย
เครื่องสลับการไหลของของเหลวในชุด LQY สําหรับท่อในโรงงานอุตสาหกรรม: ระบบทําความร้อน, เครื่องปรับอากาศ, ระบบทําความเย็น และปั๊มความร้อน
ลักษณะ
- เครื่องสลับการไหลของเหลวชุด LQY ใช้ในการติดตามการเปลี่ยนแปลงการไหล
- เครื่องปรับปรุง SPDT ให้ความมั่นใจในการทํางานของสวิทช์
- อุณหภูมิสูงสุดของสัดส่วน 120 °C
- ความดันของของเหลวสูงสุด 1Mpa
- 3 ใบเหล็กไร้ขัดสําหรับเส้นทางท่อขนาดกว้าง 25-75 มม.
- 6 ใบเพิ่มเติมสําหรับท่อ 100-150 มิลลิเมตร
- ประเภทการป้องกัน IP54
- การเชื่อมต่อต่าง ๆ สามารถใช้ได้ตามคําขอ
- ความดันทํางานสูงสุด 13.5Bar
- ความแรงไฟฟ้า AC250V 10A
- การรับรอง CE
ข้อมูลเทคนิค
| ประเภทการดําเนินงาน | เปิด / ปิด, ระยะเดียว, สวิตช์ไมโคร |
| ผลิต | SPDT 15 ((8A) 24/250VAC |
| อัตราการไหล | ดูตารางอัตราการไหล |
| การปรับการตั้งค่าอัตราการไหล | สกรูภายใน |
| อุปกรณ์ตรวจจับ | ปั่น |
| การใช้งานของของเหลว | น้ําร้อนเย็น น้ําบ่อ น้ําสระว่ายน้ํา และน้ําทะเล น้ําเกลือหรือเอธีเลนกลิกอล |
| อะไหล่วัสดุที่สัมผัสกับของเหลว | สีเหลือง |
| วัสดุเครื่องปั่น | โลหะไร้ขัด |
| อุณหภูมิของของเหลว | -10°C ~ 120°C |
| อุณหภูมิบริเวณที่อนุญาต | -20°C ~ 85°C |
| ความชื้นภายในที่อนุญาต | 10...90% RH ไม่หมัก |
| การเข้าสาย | เครื่องติดตั้ง M18 |
| บ้านพัก | ความต้านทานไฟ ABS หรือ PC |
| การคุ้มครอง | IP54 |
| สี | สีขาว |
| น้ําหนัก | 1.0 กิโลกรัม |
ขนาด (mm)
โครงสร้าง
ตารางอัตราการไหลของของเหลว
| ขนาดท่อสาย ((ใน.) | 1 | 1-1⁄4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | |
| ขั้นตอนการไหล | การเพิ่มการไหล R ไปยัง Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| การลดกระแส R ถึง B ปิด | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| ขนาดสูงสุด | การเพิ่มการไหล R ถึง Y ปิด | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| การลดกระแส R ไปยัง B ปิด | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
การติดตั้ง
ทิศทางของลูกศรบนกระบอกควรตรงกับการไหลของท่อ
เครื่องปรับระบายน้ําควรติดตั้งในท่อระบายน้ําแนวราบ
เครื่องสลับการไหลในการใช้งานโดยสิ้นเชิงไม่อนุญาตให้ไหลกลับเพื่อป้องกันใบมีดกลับไปในรอยหัก
ฟังก์ชันการติดต่อ
การ ปรับ ปลา
หมายเหตุ
มี (*) ใบสําหรับโรงงานติดตั้ง
ด้วย (△) สําหรับใบเล็บเพิ่มเติม (ไม่ติดตั้ง)
หลังจากใบถูกตัดเพื่อติดตั้ง ด้านบนของผนังของมันไม่ควรมีการสับสนกับผนังและช่องว่างด้านล่าง 5-10 มม.
รายละเอียดแบบ
| รุ่น | การเชื่อมต่อ | หมายเหตุ |
| LQY50P | 1-1-1 1/2NPT | กล่องพลาสติก |
| LQY50P-1 | 1-1-1 1/2NPT | |
| LQY50P-2 | 1/2-14 NPT | |
| LQY50P-3 | 3/4-14NPT |
FAQ
1 คําถาม: เวลาในการจัดส่งคืออะไร?
A: ตามรายละเอียดและปริมาณของคําสั่งของคุณ โดยทั่วไป 4
วันสําหรับผลิตภัณฑ์มาตรฐานปกติ ภายใน 10pcs
2 Q: คุณเป็นผู้ผลิตหรือบริษัทการค้า?
A: เราเป็นผู้ผลิตที่มีประสบการณ์หลายปี
โรงงานของเราเอง ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเรา
3 Q: เราสามารถใช้โลโก้ของเราบนสินค้าได้หรือไม่?
A: ใช่ เราสามารถให้บริการ OEM
Q: คุณมีสินค้าที่มีใบรับรอง ex-proof ไหม?
ตอบ: ครับ เราสามารถนําเสนอการรับรองความปลอดภัยและการป้องกันไฟได้
5 Q: การรับประกันสินค้าของคุณคืออะไร?
ตอบ: ปกติคือ 12 เดือน
6 คําถาม: วิธีการขนส่งคืออะไร?
ตอบ: ส่งโดยด่วน เช่น TNT,Fedex,DHL,UPS หรือโลจิสติกส์ตามตัวชี้แจง
