สวิตช์แรงดันแตกต่าง KCL
| แบบอย่าง: | KCL | แรงดันในการทำงานสูงสุด: | 20 บาร์ |
|---|---|---|---|
| เคเบิ้ลแกลนด์: | สาย PG 9 (หญิงในร่างกาย) | ชีวิต: | >106 จันทร์สลับ |
| ติดต่อ: | เครื่องสวิทช์ขนาดเล็ก SPDT ที่มีค่า 5A ในระดับ 250V AC | อุณหภูมิในการทำงาน: | 10 ถึง 85 ℃ |
| การป้องกัน: | IP54 | ||
| เน้น |
IP54 เครื่องปรับความดันความแตกต่าง,เครื่องสลับความดันความแตกต่าง 20 bar,ติดตาม ปั๊ม dp สวิตช์ใน hvac |
||

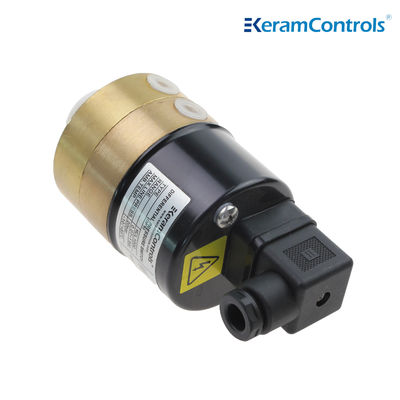

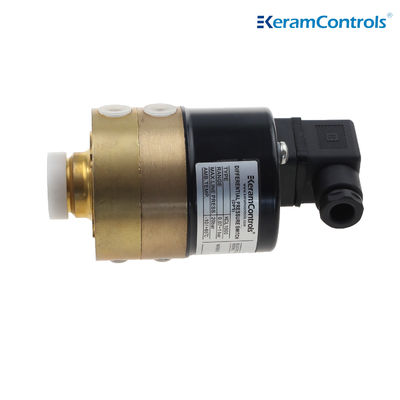

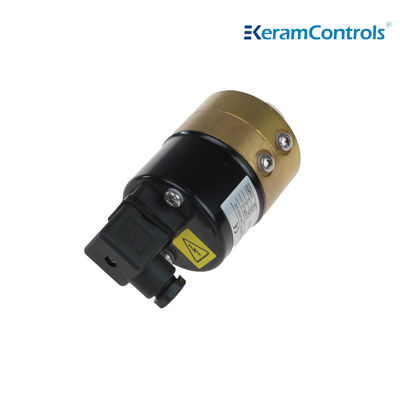

สวิตช์แรงดันแตกต่าง KCL Series เหล็กดำ สำหรับตรวจสอบปั๊ม, การไหลของหม้อไอน้ำ และสภาพไส้กรอง
คำอธิบาย
สวิตช์แรงดันแตกต่างใช้สำหรับตรวจสอบความแตกต่างของแรงดันของของเหลวและก๊าซที่เป็นกลางและมีฤทธิ์กัดกร่อนเล็กน้อย ใช้สำหรับตรวจสอบสถานะปั๊ม, หม้อไอน้ำ, การไหล และสภาพไส้กรอง จะส่งสัญญาณเมื่อการไหลหรือแรงดันลดลงหรือเพิ่มขึ้นจนถึงสภาวะเตือน การออกแบบพิเศษทำให้ง่ายต่อการติดตั้งและปรับจุดสวิตช์
คุณสมบัติ
- ระยะความปลอดภัยแรงดันเกินสูงถึง 20 บาร์
- ขายึดปรับได้
- จุดสวิตช์ปรับได้ง่ายด้วยสกรูปรับ
- ระดับการป้องกันของตัวเรือน IP54
- ได้รับการรับรอง CE
การติดตั้ง
- ตรวจสอบให้แน่ใจว่าแรงดันสูงสุดของ DPS สูงกว่าแรงดันที่จะใช้
- P1 คือด้านแรงดันสูง และ P2 คือด้านแรงดันต่ำ ไม่สามารถติดตั้งสลับกันได้
- ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟถูกตัดก่อนถอดฝาครอบ
- ตรวจสอบให้แน่ใจว่าสวิตช์ไฟฟ้า DPS มีพิกัดที่ถูกต้อง
- ตรวจสอบให้แน่ใจว่าขั้วต่อเชื่อมต่อถูกต้องและ DPS ต่อลงดินอย่างถูกต้อง
- ตรวจสอบให้แน่ใจว่าอุณหภูมิแวดล้อมและอุณหภูมิของกระบวนการที่กระทำต่อ DPS อยู่ในช่วง -10 ถึง 85°C
- ตรวจสอบให้แน่ใจว่า DPS ติดตั้งในที่ที่ไม่มีการสั่นสะเทือน
- สำหรับการตรวจสอบแรงดันของของเหลว DPS ต้องติดตั้งในแนวนอนเพื่อให้แน่ใจว่าความแม่นยำของการวัดจะไม่ได้รับผลกระทบจากแรงโน้มถ่วง
- ตรวจสอบให้แน่ใจว่าไม่มีตะกอนเข้าไปในเซ็นเซอร์
- ตรวจสอบให้แน่ใจว่าไม่มีวาล์วระหว่างจุดตรวจจับ
- การปรับจุดสวิตช์ด้วยไขควงที่สกรูปรับ
- ทดสอบระบบทั้งหมด
ขนาด (มม.)
|
หมายเลข ประเภท |
KCL250 KCL1000 |
KCL4000 |
| A | φ29.0 | φ40.5 |
| B | 18.5 | 31.5 |
| C | 378 | 43.0 |
| D | 76.0 | 81.0 |
| E | 18.8 | 21.5 |
| F | 133.5 | 139.0 |
ข้อมูลจำเพาะ (มม.)
| ประเภท | ช่วงแรงดัน | ฮิสเทรีซิส |
| KCL250 | 40 ถึง 250 มิลลิบาร์ | 25 มิลลิบาร์ |
| KCL1000 | 0.07 ถึง 1 บาร์ | 50 มิลลิบาร์ |
| KCL4000 | 0.2 ถึง 4 บาร์ | 100 มิลลิบาร์ |
| แรงดันใช้งานสูงสุด | 20 บาร์ | |
| เคเบิลแกลนด์ | เกลียว PG 9 (ตัวเมียในตัวเรือน) | |
| หน้าสัมผัส | ไมโครสวิตช์ SPDT พิกัด 5A ที่ 250V AC | |
| อายุการใช้งาน | >106 รอบการสวิตช์ | |
| วัสดุ | ตัวเรือน | ทองเหลือง |
| ฝาครอบ | เหล็กเคลือบสี | |
| ไดอะแฟรม | EPDM | |
| ข้อต่อแรงดัน |
G1/8"(DIN 259), เกลียวใน BSP 1/8" (P1>P2) ตัวเรือน |
|
| ระดับการป้องกันของตัวเรือน | IP54 | |
| อุณหภูมิใช้งาน | -10 ถึง 85°C | |
| ขนาด (สูง*ยาว*กว้าง) | 133.5x675x67.5มม., 139x675x67.5มม. | |
| น้ำหนัก | 1100 กรัม, 1320 กรัม | |
คำถามที่พบบ่อย
1 คำถาม: เวลาในการจัดส่งคือเท่าไร?
คำตอบ: ขึ้นอยู่กับข้อมูลจำเพาะและปริมาณการสั่งซื้อของคุณ โดยทั่วไป 4
วันสำหรับสินค้ามาตรฐานปกติไม่เกิน 10 ชิ้น
2 คำถาม: คุณเป็นผู้ผลิตหรือบริษัทการค้า?
คำตอบ: เราเป็นผู้ผลิตที่มีประสบการณ์หลายปี เรามีโรงงานของเราเอง ยินดีต้อนรับเข้าเยี่ยมชมโรงงานของเรา
3 คำถาม: เราสามารถใช้โลโก้ของเราบนผลิตภัณฑ์ได้หรือไม่?
คำตอบ: ได้ เราสามารถให้บริการ OEM ได้
4 คำถาม: คุณมีผลิตภัณฑ์ที่ได้รับการรับรองป้องกันการระเบิดหรือไม่?
คำตอบ: ได้ เราสามารถเสนอใบรับรองความปลอดภัยภายในและป้องกันการระเบิดได้
5 คำถาม: การรับประกันผลิตภัณฑ์ของคุณคืออะไร?
คำตอบ: ปกติคือ 12 เดือน
6 คำถาม: วิธีการขนส่งคืออะไร?
คำตอบ: ด่วน เช่น TNT, Fedex, DHL, UPS หรือการขนส่งตามผู้ให้บริการ
