รายละเอียดสินค้า:
|
| ชื่อ: | สวิตช์การไหลของของเหลว | ประเภทการดำเนินงาน: | เปิด/ปิด, สเตจเดียว, ไมโครสวิตช์ |
|---|---|---|---|
| เอาท์พุต: | SPDT 15(8A) 24/250VAC | อัตราการไหล: | ดูตารางอัตราการไหล |
| องค์ประกอบการตรวจจับ: | กรรเชียง | วัสดุพาย: | สแตนเลส |
| เน้น: | ไฮดรอลิกโซลินอยด์วาล์วไฟฟ้า,OEM โซลินอยด์วาล์วไฟฟ้า,24V โซลินอยด์วาล์วไฮดรอลิกไฟฟ้า |
||

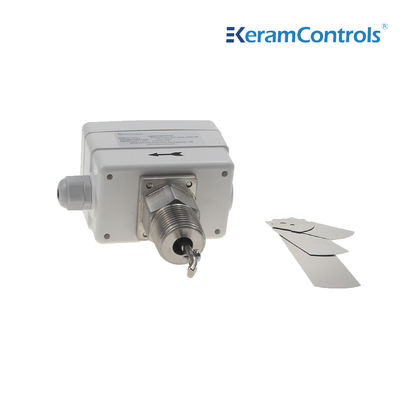

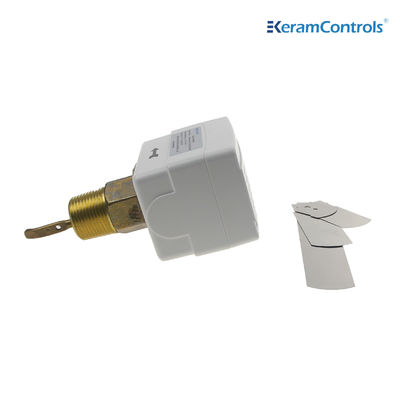

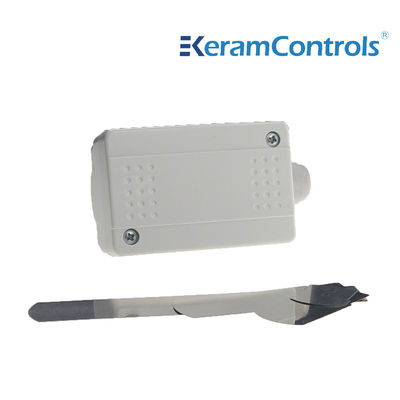

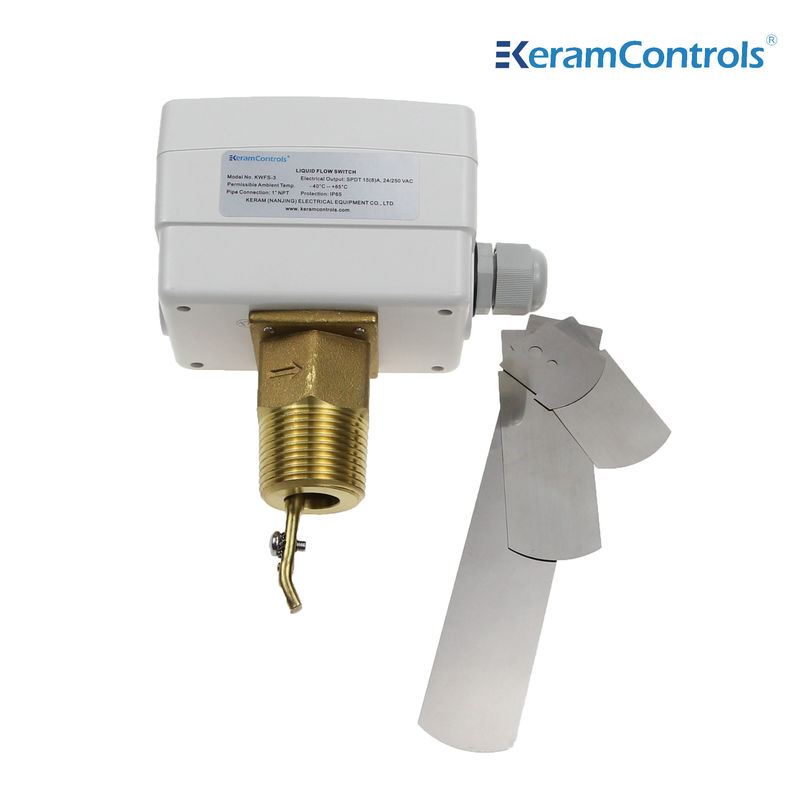

KWFS series liquid flow switch เหมาะสำหรับท่อในโรงงานอุตสาหกรรม: เครื่องทำความร้อนและเครื่องปรับอากาศ, ระบบทำความเย็นและปั๊มความร้อน, การควบคุมการไหลของน้ำและตัวกลางของเหลวทั่วไป
ควบคุมและตรวจสอบการไหลของของเหลวในหม้อไอน้ำ ปั๊ม ฯลฯ ของอุปกรณ์ทำความร้อน ความเย็น และระบบปรับอากาศ
คุณสมบัติ
● การควบคุมการไหลของน้ำและสื่อปกติ
● ไมโครสวิตช์ SPDT ที่ได้รับการปรับปรุงใหม่ช่วยให้มั่นใจถึงฟังก์ชันสวิตช์ที่เชื่อถือได้
●15(8A)พิกัดสวิตช์ 250VAC
● IP65 ตู้คลาส I
● กำหนดจุดปรับได้
● พายสแตนเลส
●วัสดุทองเหลือง
● สูงสุดอุณหภูมิของเหลว 120 ℃
● แรงดันใช้งานสูงสุด 13.5Ba
| ประเภทการดำเนินงาน | เปิด/ปิด, สเตจเดียว, ไมโครสวิตช์ |
| เอาท์พุต | SPDT 15(8A) 24/250VAC |
| อัตราการไหล | ดูตารางอัตราการไหล |
| การปรับการตั้งค่าอัตราการไหล | สกรูภายใน |
| องค์ประกอบการตรวจจับ | พาย |
| การใช้งานของเหลว | ร้อน, เย็น, บ่อน้ำ, สระว่ายน้ำและน้ำทะเล, น้ำเกลือหรือเอทิลีนไกลคอล |
| วัสดุชิ้นส่วนที่สัมผัสกับของเหลว | ทองเหลือง |
| วัสดุพาย | สแตนเลส |
| อุณหภูมิของเหลว | -20℃~120℃ |
| อุณหภูมิแวดล้อมที่อนุญาต | -40℃~85℃ |
| ความชื้นแวดล้อมที่อนุญาต | 10…90% RH ไม่ควบแน่น |
| รายการเคเบิล | ฟิตติ้ง M18 |
| ที่อยู่อาศัย | ทนไฟ ABS หรือ PC |
| การป้องกัน | IP65 |
| สี | สีขาว |
| น้ำหนัก | 1.0Kg |
ประเภทของโมเดล
| แบบอย่าง | การเชื่อมต่อ |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| ขนาดท่อเส้น(นิ้ว) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | เพิ่มกระแส ①&②เชื่อมต่อแล้ว |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7.7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| ลดการไหล ①&③เชื่อมต่อแล้ว |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.flow | เพิ่มกระแส ①&②เชื่อมต่อแล้ว |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| ลดการไหล ①&③เชื่อมต่อแล้ว |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
บันทึก:
①สำหรับอัตราการไหลที่มีคำต่อท้าย "Z" ต้องติดตั้งไม้พายขนาด 6 นิ้ว
②หน่วยอัตราการไหลของตารางด้านบนคือ GPM (m/h)
สามารถติดตั้งสวิตช์ควบคุมการไหลในทุกตำแหน่งห่างจากข้อศอกหรือการควบคุมปริมาณ โดยมีลูกศรชี้ทิศทางการไหลหากท่อเป็นแนวตั้ง ให้ปรับช่วงใหม่เพื่อปรับสมดุลน้ำหนักของใบพัดหากอุปกรณ์ติดตั้งอยู่ด้านล่าง ให้ระวังตะกรันและนำไปใช้กับท่อตรงที่อยู่ห่างไกลจากตัวกรอง วาล์ว ฯลฯ โดยมีความยาวอย่างน้อย 5 เท่าของเส้นผ่านศูนย์กลางของท่อต้นน้ำและปลายน้ำของเครื่อง
บันทึก:
สวิตช์การไหลได้รับการสอบเทียบจากโรงงานที่ความไวขั้นต่ำ หากต้องการเพิ่มชุดวาล์ว ให้หมุนสกรูปรับตามเข็มนาฬิกา วาล์วคัตเอาท์ต้องเป็น ≥อัตราการไหลขั้นต่ำที่จำเป็นเพื่อรับประกันการปกป้องของโรงงาน
| ติดตั้งพาย | |
| ท่อ | ไม่. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
