SPDT เครื่องปรับระบายของของเหลว HVAC
| ชื่อ: | สวิตช์การไหลของของเหลว | การสนับสนุนที่กำหนดเอง: | OEM |
|---|---|---|---|
| การรับประกัน: | 1 ปี | ได้รับการรับรอง: | CE |
| ประเภทของการดำเนินการ: | เปิด/ปิด ขั้นเดียว สวิตช์ไมโคร | เอาท์พุต: | SPDT 15(8A) 24/250VAC |
| อุณหภูมิของของเหลว: | -20℃~120℃ | ||
| เน้น |
อุปกรณ์ประกอบคลุมลูกบอลไฟฟ้า 220V,อุปกรณ์ดําเนินวาล์วลูกกลมไฟฟ้า 24 วอล,วาล์วสามทาง NPT |
||

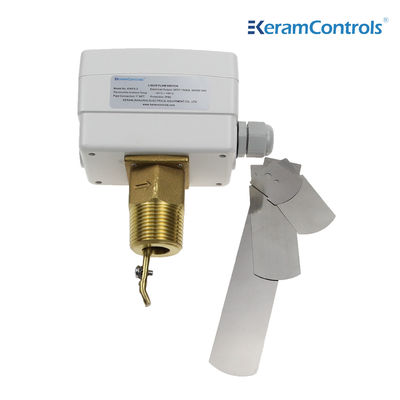

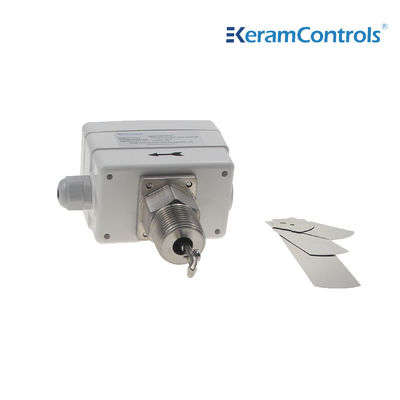

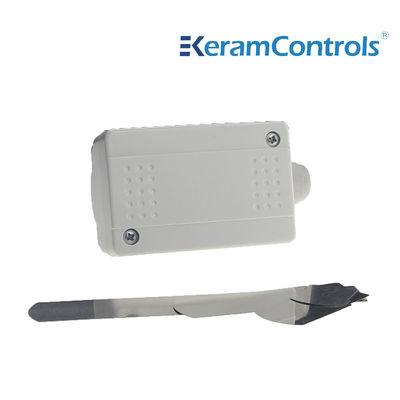

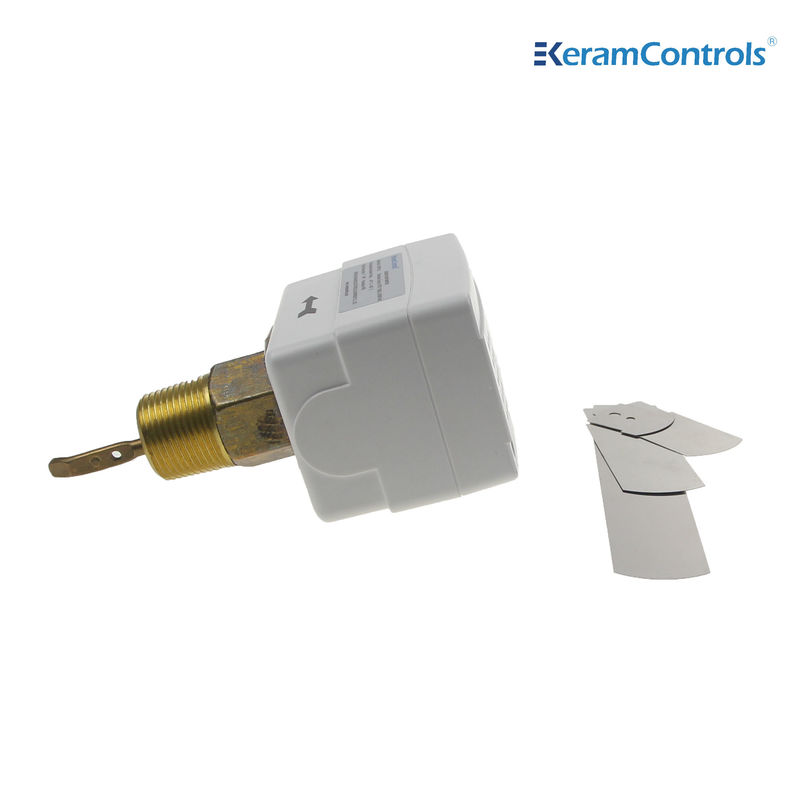

SPDT สวิตช์การไหลของของเหลว HVAC
คำอธิบาย
KWFS เป็นโฟลว์สวิตช์ที่มีระดับการป้องกัน IP65 ซึ่งสามารถใช้งานได้ในสภาพแวดล้อมที่รุนแรง และการสัมผัสกับตัวกลางทำจากทองเหลือง ซึ่งทำให้อายุการใช้งานของอุปกรณ์ยาวนาน
แอปพลิเคชัน
ควบคุมและตรวจสอบการไหลของของเหลวของหม้อไอน้ำ ปั๊ม ฯลฯ ของอุปกรณ์ทำความร้อน ทำความเย็น และเครื่องปรับอากาศ
คุณสมบัติ
● การควบคุมการไหลของน้ำและตัวกลางปกติ
● ไมโครสวิตช์ SPDT ที่ได้รับการปรับปรุงใหม่ช่วยให้มั่นใจได้ถึงฟังก์ชันสวิตช์ที่เชื่อถือได้
●ระดับสวิตช์ 15(8A)250VAC
● IP65, กล่องหุ้มคลาส I
● ตั้งค่าจุดปรับได้
● ไม้พายสแตนเลส
●วัสดุทองเหลือง
● สูงสุด อุณหภูมิของเหลว 120 ℃
● แรงดันใช้งานสูงสุด 13.5Ba
ข้อมูลจำเพาะ
| ประเภทของการดำเนินงาน | เปิด/ปิด, สเตจเดียว, ไมโครสวิตช์ |
| เอาท์พุต | SPDT 15(8A) 24/250VAC |
| อัตราการไหล | ดูตารางอัตราการไหล |
| การปรับการตั้งค่าอัตราการไหล | สกรูภายใน |
| องค์ประกอบการตรวจจับ | พาย |
| การใช้งานของเหลว | ร้อน แช่เย็น บ่อน้ำ สระน้ำ และน้ำทะเล น้ำเกลือหรือเอทิลีนไกลคอล |
| วัสดุชิ้นส่วนที่สัมผัสกับของเหลว | ทองเหลือง |
| วัสดุพาย | สแตนเลส |
| อุณหภูมิของเหลว | -20°C~120°C |
| อุณหภูมิแวดล้อมที่อนุญาต | -40°C~85°C |
| ความชื้นโดยรอบที่อนุญาต | 10…90% RH ไม่มีการควบแน่น |
| รายการเคเบิล | ข้อต่อ M18 |
| ที่อยู่อาศัย | ทนไฟ ABS หรือ PC |
| การป้องกัน | IP65 |
| สี | สีขาว |
| น้ำหนัก | 1.0กก |
ประเภทของรุ่น
| แบบอย่าง | การเชื่อมต่อ |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
ตารางอัตราการไหลของของเหลว
| ขนาดท่อเส้น (นิ้ว) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| ขั้นต่ำการไหล | การไหลเพิ่มขึ้น ①&②เชื่อมต่อแล้ว |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| การไหลลดลง ①&3.เชื่อมต่อแล้ว |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Max.ไหล | การไหลเพิ่มขึ้น ①&②เชื่อมต่อแล้ว |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| การไหลลดลง ①&3.เชื่อมต่อแล้ว |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
บันทึก:
①สำหรับอัตราการไหลที่มีส่วนต่อท้าย "Z" จะต้องติดตั้งไม้พายขนาด 6 นิ้ว
②หน่วยอัตราการไหลของตารางด้านบนคือ GPM (m /h)
การเดินสายไฟฟ้า
การติดตั้ง
โฟลว์สวิตช์สามารถติดตั้งได้ทุกตำแหน่งที่อยู่ห่างจากข้อศอกหรือการควบคุมปริมาณ โดยมีลูกศรอยู่ที่ทิศทางการไหล หากท่ออยู่ในแนวตั้ง ให้ปรับช่วงใหม่เพื่อให้น้ำหนักของไม้พายสมดุล หากติดตั้งอุปกรณ์ด้านล่าง ให้ระวังตะกรันและนำไปใช้กับท่อตรงที่อยู่ห่างจากตัวกรอง วาล์ว ฯลฯ โดยมีความยาวอย่างน้อย 5 เท่าของเส้นผ่านศูนย์กลางของท่อต้นทางและปลายน้ำของตัวเครื่อง
บันทึก:
สวิตช์การไหลได้รับการปรับเทียบจากโรงงานที่ความไวต่ำสุด หากต้องการเพิ่มวาล์วที่ตั้งไว้ ให้หมุนสกรูปรับตามเข็มนาฬิกา วาล์วตัดออกต้องมีอัตราการไหลขั้นต่ำที่จำเป็นเพื่อรับประกันการป้องกันของโรงงาน
ขนาด (มม.)
ไม้พาย
| ติดตั้งแพดเดิ้ล | |
| ท่อ | เลขที่. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"ซ | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"ซ | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"ซ | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"ซ | 1,2,3,4 |
