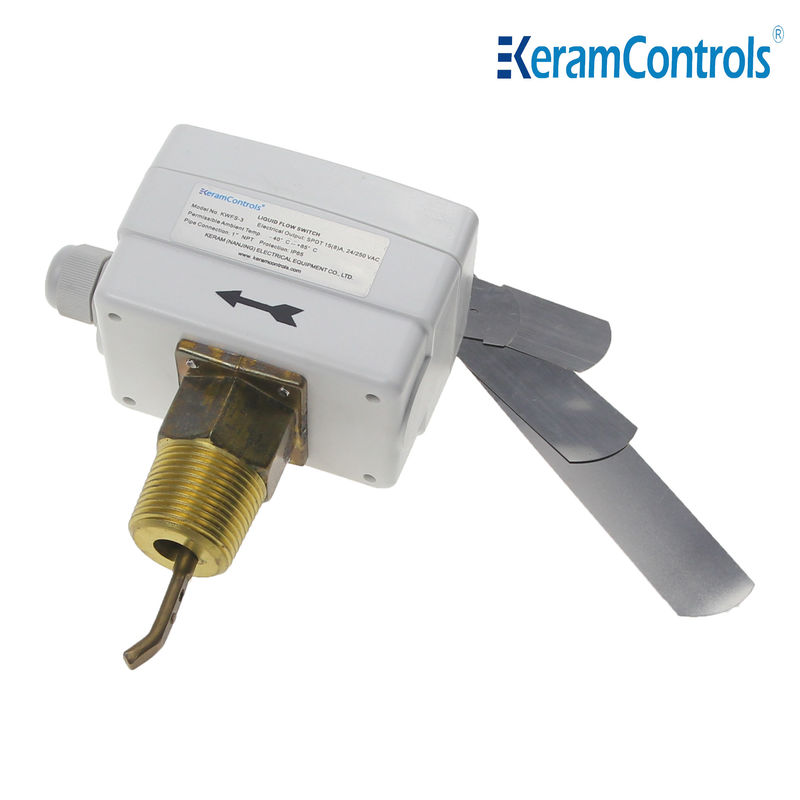

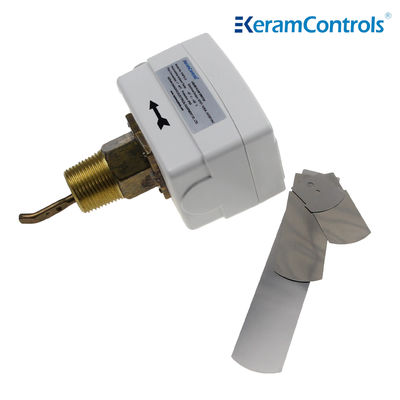

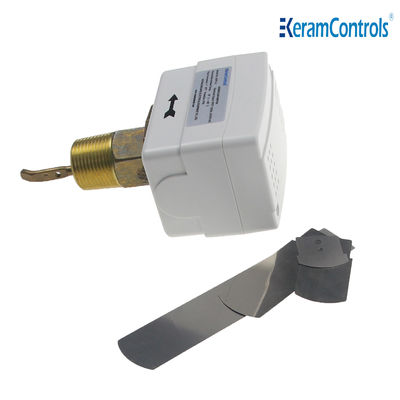

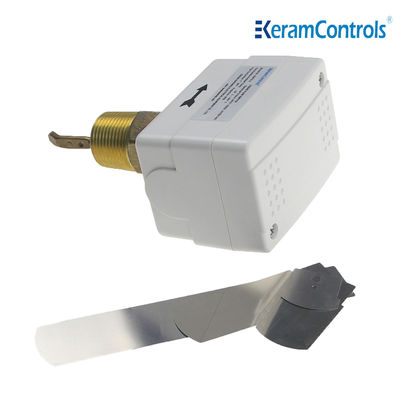

OEM IP65 สายสวิทช์ไหลของเหลวทองแดง 24V 15A สําหรับทําความร้อนเครื่องปรับอากาศ
| ชื่อ: | สวิตช์การไหลของของเหลว | การสนับสนุนที่กำหนดเอง: | OEM |
|---|---|---|---|
| การรับประกัน: | 1 ปี | ได้รับการรับรอง: | CE |
| ติดต่อจัด: | SPDT | การจัดอันดับไฟฟ้า: | 15(8)เอ 24/250VAC |
| อุณหภูมิที่อนุญาต: | พาย （-20 ~ 120 ℃) | การติดตั้ง: | การติดตั้งในแนวตั้ง |
| จัดส่ง: | 3-5 วันทำการ | สายเคเบิล: | M18 |
| องค์ประกอบการตรวจจับ: | ไม้พาย | การป้องกัน: | IP65 |
| สี: | สีขาว | ||
| เน้น |
เครื่องเปลี่ยนกระแสของเหลวทองแดง 24V,เครื่องสลับกระแสของเหลว 24V ทองแดง,24V 15A เปิดปิดสวิตช์การไหลของน้ํา |
||
OEM IP65 สายสวิทช์ไหลของเหลวทองแดง 24V 15A สําหรับทําความร้อนเครื่องปรับอากาศ
คําอธิบาย
เครื่องปรับระบายของของเหลว KWFS
เครื่องสลับกระบวนการไหลของเหลวชุด KWFS เหมาะสําหรับท่อของโรงงานอุตสาหกรรม: ระบบทําความร้อนและปรับอากาศ ระบบทําความเย็นและปั๊มความร้อน การควบคุมการไหลของน้ําและสื่อปกติ
ปัดปรับให้เข้ากับท่อขนาด 1 ถึง 8 นิ้ว
เครื่องสลับระบายของเหลว KWFS Series เปิดให้บริการการแก้ไขการพิสูจน์ระบายที่ประหยัด
การใช้งาน
การควบคุมและติดตามการไหลของของเหลวของเครื่องปั่น, ปั๊ม, ฯลฯ ของอุปกรณ์ทําความร้อน, ทําความเย็น และทําความเย็นอากาศ
ลักษณะ
● การ ควบคุม การ ไหล ของ น้ํา และ สื่อ ปกติ
● เครื่องปรับปรุงสวิตช์ขนาดเล็ก SPDT รับประกันการทํางานของสวิตช์ที่น่าเชื่อถือ
●15 ((8A) 250VAC ระดับสวิทช์
● ปริมาณ IP65 ชั้น I
● ปรับจุดตั้งค่า
● กระบี่ สแตนเลส
●วัสดุทองแดง
● อุณหภูมิของของเหลวสูงสุด 120°C
● ความดันทํางานสูงสุด 13.5Ba
รายละเอียด
| ประเภทการดําเนินงาน | เปิด / ปิด, ระยะเดียว, สวิตช์ไมโคร |
| ผลิต | SPDT 15 ((8A) 24/250VAC |
| อัตราการไหล | ดูตารางอัตราการไหล |
| การปรับการตั้งค่าอัตราการไหล | สกรูภายใน |
| อุปกรณ์ตรวจจับ | ปั่น |
| การใช้งานของของเหลว | น้ําร้อนเย็น น้ําบ่อ น้ําสระว่ายน้ํา และน้ําทะเล น้ําเกลือหรือเอธีเลนกลิกอล |
| อะไหล่วัสดุที่สัมผัสกับของเหลว | สีเหลือง |
| วัสดุเครื่องปั่น | โลหะไร้ขัด |
| อุณหภูมิของของเหลว | -20°C ~ 120°C |
| อุณหภูมิบริเวณที่อนุญาต | -40°C ~ 85°C |
| ความชื้นภายในที่อนุญาต | 10...90% RH ไม่หมัก |
| การเข้าสาย | เครื่องติดตั้ง M18 |
| บ้านพัก | ความต้านทานไฟ ABS หรือ PC |
| การคุ้มครอง | IP65 |
| สี | สีขาว |
| น้ําหนัก | 1.0 กิโลกรัม |
ประเภทของรุ่น
| รุ่น | การเชื่อมต่อ |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
ตารางอัตราการไหลของของเหลว
| ขนาดท่อสาย ((ใน.) | 1 | 1-1⁄4 | 1-1/2 | 2 | 2-1⁄4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| ขั้นตอนการไหล | การเพิ่มการไหล ①&2เชื่อมต่อ |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| การลดการไหล ①&3เชื่อมต่อ |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| ขนาดสูงสุด | การเพิ่มการไหล ①&2เชื่อมต่อ |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| การลดการไหล ①&3เชื่อมต่อ |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
หมายเหตุ:
1สําหรับอัตราการไหลผ่านที่มีคําท้าย "Z" ต้องติดตั้งปัด 6 นิ้ว
2หน่วยระดับความเร็วของตารางด้านบนคือ GPM (m / h)
สายไฟฟ้า
การติดตั้ง
เครื่องปรับระบายน้ําสามารถติดตั้งได้ทุกตําแหน่งห่างจากเอวหรือการปรับระบายน้ํา, โดยมีลูกศรในทิศทางการไหลของระบายน้ํา. หากท่อตั้งอยู่ด้านล่าง, ปรับระยะในการสมดุลน้ําหนักปัดหากอุปกรณ์ติดตั้งด้านล่าง, ดูแลให้ดีและใช้มันในท่อตรงที่อยู่ห่างจากกรอง, วาล์ว, ฯลฯ, ความยาวอย่างน้อย 5 เท่าของกว้างของท่อด้านบนและด้านล่างของหน่วย.
หมายเหตุ:
เครื่องปรับระบายน้ําถูกปรับระดับโรงงานให้มีความรู้สึกขั้นต่ําที่สุด เพื่อเพิ่มระบายระบายระบายวาล์วตัดออกต้อง ≥ น้อยสุดของกระแสที่จําเป็นในการรับประกันความปลอดภัยของอุปกรณ์.
ขนาด (mm)
เครื่องปั่น
| ติดตั้ง Paddle | |
| ท่อ | ไม่ |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
FAQ
1 คําถาม: เวลาในการจัดส่งคืออะไร?
A: ตามรายละเอียดและปริมาณของคําสั่งของคุณ โดยทั่วไป 4
วันสําหรับผลิตภัณฑ์มาตรฐานปกติ ภายใน 10pcs
2 Q: คุณเป็นผู้ผลิตหรือบริษัทการค้า?
A: เราเป็นผู้ผลิตที่มีประสบการณ์หลายปี
โรงงานของเราเอง ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเรา
3 Q: เราสามารถใช้โลโก้ของเราบนสินค้าได้หรือไม่?
A: ใช่ เราสามารถให้บริการ OEM
Q: คุณมีสินค้าที่มีใบรับรอง ex-proof ไหม?
ตอบ: ครับ เราสามารถนําเสนอการรับรองความปลอดภัยและการป้องกันไฟได้
5 Q: การรับประกันสินค้าของคุณคืออะไร?
ตอบ: ปกติคือ 12 เดือน
6 คําถาม: วิธีการขนส่งคืออะไร?
ตอบ: ส่งโดยด่วน เช่น TNT,Fedex,DHL,UPS หรือโลจิสติกส์ตามตัวชี้แจง
KWFS เครื่องปรับระบายน้ําแม่เหล็ก HVAC
เครื่องสลับการไหลของน้ําในสายจากวัสดุทองแดง
