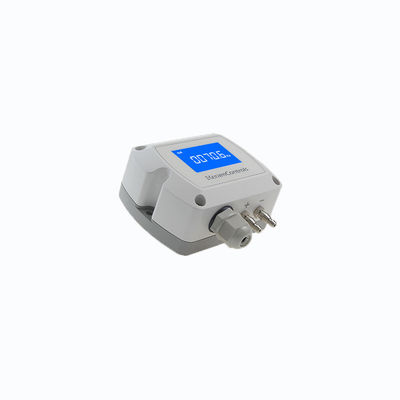

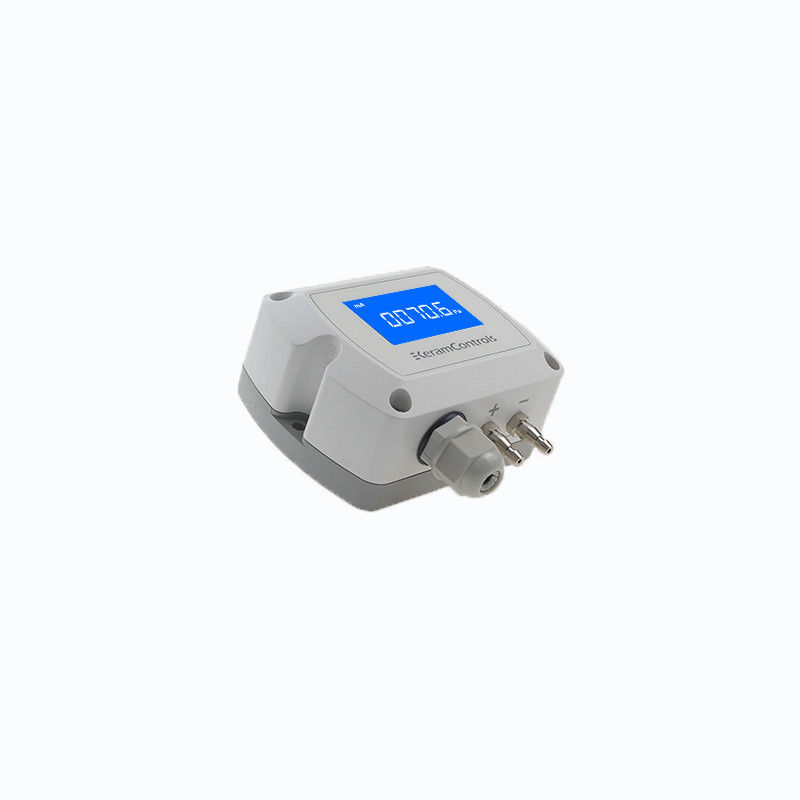

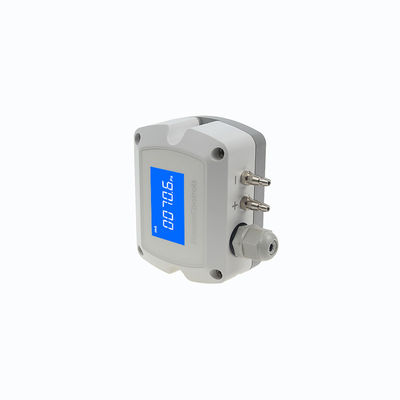

IP65 Digital Differential Pressure Sensor สำหรับระบบ HVAC
| สื่อ: | อากาศและก๊าซเป็นกลาง | ออโต้ซีโร่: | การสอบเทียบด้วยตนเอง |
|---|---|---|---|
| ระดับการป้องกัน: | IP65/NEMA 4 | ความแม่นยำ: | <±1% FS@-5 ถึง +65℃ |
| อุณหภูมิในการทำงาน: | -20 ··· +70°ซ | การป้องกันที่อยู่อาศัย: | IP65 |
| เน้น |
IP65 เครื่องตรวจจับความดันความแตกต่างดิจิตอล,เครื่องตรวจจับความดันความแตกต่าง HVAC DPT,เครื่องปรับความดันความแตกต่างดิจิตอล IP65 |
||
เครื่องตรวจจับความดันความแตกต่างดิจิตอล
คําอธิบาย
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element พวกมันถูกส่งไปยังทั้งสองด้านของแผ่นวัดผ่านแผ่นแยกและของเหลวที่เต็มในองค์ประกอบแผ่นวัดและไฟฟ้าบนแผ่นประกอบที่อยู่ทั้งสองข้างเป็นตัวประกอบ.
เมื่อแรงกดดันในทั้งสองข้างไม่สม่ําเสมอ การขยับของแผ่นฉากจะวัด และการขยับของมันจะสัดส่วนกับความแตกต่างของแรงกดดันดังนั้นความจุของทั้งสองข้างจึงไม่เท่ากันมันถูกแปลงเป็นสัญญาณที่สัดส่วนกับความดัน ผ่านการสั่นและการลดความอ่อนแอหลักการทํางานของตัวส่งแรงดันและตัวส่งแรงดันสมบูรณ์แบบคือเหมือนกันกับที่ของเซ็นเซอร์แรงดันความแตกต่างเล็ก ๆ น้อย ๆความแตกต่างคือ ความดันในห้องความดันต่ํา คือ ความดันในบรรยากาศ หรือความดันในห้องว่างเครื่องแปลง A / D เปลี่ยนกระแสของ demodulator เป็นสัญญาณแบบแอนลาจที่ใช้โดย microcontroller เพื่อตัดสินค่าความดันเข้า. ไมโครโปรเซสเซอร์ควบคุมการทํางานของตัวส่ง. นอกจากนี้มัน linearizes เซ็นเซอร์. กําหนดระยะการตรวจสอบใหม่. คํานวณการแปลงหน่วยวิศวกรรม, ปิด, ปิด, เซ็นเซอร์ trim,การวินิจฉัยและการสื่อสารดิจิตอล.
ลักษณะ
- ระยะจาก -25/+25Pa ถึง -10000/+10000Pa (ตามรุ่น)
- อัตโนมัติศูนย์ การปรับขนาดด้วยมือ
- ความดัน, ปัจจุบัน, ออกสัญญาณดิจิตอล
- ความแม่นยําแบบมาตรฐาน < ± 1% FS
- ป้องกันบ้าน IP65
การใช้งาน
- ระบบ HVAC
- ห้องสะอาดยา
- ห้องสะอาดอิเล็กทรอนิกส์
- ห้องสะอาดทางการแพทย์
- อาคารพาณิชย์
- สายขนส่งสาธารณะ
ข้อมูลเทคนิค
| รุ่น | KDP210 |
| หน่วยวัด | พ่อ2O,inWG,mmHG,KPa,mbar |
| ความถูกต้อง | < ± 1% FS@-5 ถึง + 65 °C |
| เวลาตอบสนอง | 0.5s |
| ซ้ําความมั่นคง | ± 0.01 % ใน FS / ปี |
| การแก้ไข | 0.1 Pa; 0.1 mmH2O; 0.01mbar; 0.01mmHG |
| สื่อ | อากาศและก๊าซเฉลี่ย |
| อุณหภูมิการทํางาน | -20... +70 องศาเซลเซียส |
| อุณหภูมิในการเก็บ | -40...+60 องศาเซลเซียส |
| การบริโภคพลังงาน | < 1.5W |
| ทนทานแรงดัน | x15 |
| พลังงาน | 16~30VAC/DC (3สาย) / 18~30VDC (2สาย) |
| สัญญาณออก | 4-20mA ((2สาย) |
| 4-20mA ((3สาย) | |
| 0~5V/0~10VDC ((3สาย) | |
| RS-485 | |
| ปรับแต่ง | |
| ออโต้ศูนย์ | การปรับขนาดด้วยมือ |
| วัสดุบ้าน | PC&ABS UL94V-0 |
| ประเภทการป้องกัน | IP65/NEMA4 |
| การแสดง | จอ LCD ไฟเบื้องหลัง ((4-20mA 2 สายไม่มีไฟเบื้องหลัง) |
| โรคสะเก็ดเงิน | M16*15 |
ขนาด ((mm)
การปรับระยะการวัด
การตั้งค่าการออก ((3 สายแบบ)
การแก้ไขจุดศูนย์ด้วยมือ
คู่มือการสั่งซื้อe
KDP210-ระยะแสดงผล
| รุ่น | ระยะ | การแสดง | output | |||
| KDP210 | -100~+100Pa | (1) | ไฟหลัง LCD | (D) | 4-20mA ((2 สาย) | (E) |
| -1000 ~ + 1000Pa | (2) | 4-20mA ((3 สาย) | (F) | |||
| -2000 ~ + 2000Pa | (3) | 0-5/0-10VDC (3 สาย) | (G) | |||
| -10000~+10000Pa | (4) | RS-485 | (H) | |||
| ปรับแต่ง | ||||||
