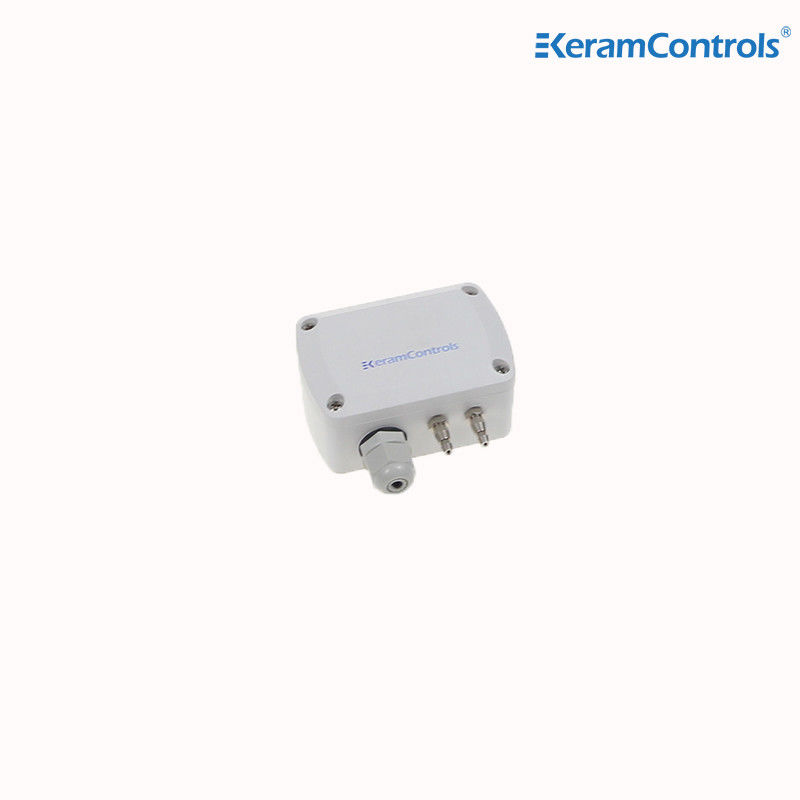

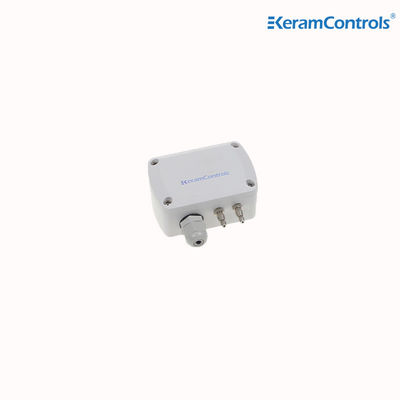

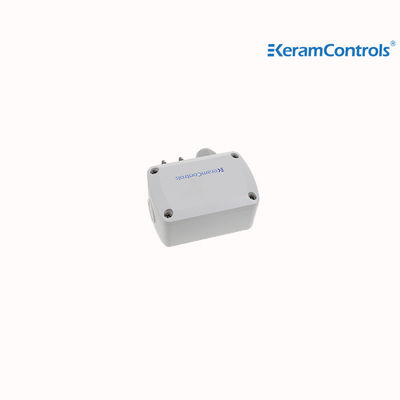

IP65 NEMA4 Dpt Sensor เซ็นเซอร์ความดันแตกต่างปรับแต่งได้
| สัญญาณเอาท์พุต: | 4-20mA (3 สาย) | อุณหภูมิในการจัดเก็บ: | -40…+60℃ |
|---|---|---|---|
| การใช้พลังงาน: | น้อยกว่า 1.5 วัตต์ | ความแม่นยำ: | <±1% FS@-5 ถึง +65℃ |
| เน้น |
เครื่องตรวจจับ IP65 Dpt,NEMA4 Dpt เซ็นเซอร์,เครื่องตรวจความดันความแตกต่างที่กําหนดเอง |
||
เครื่องตรวจความดันความแตกต่าง
คําอธิบาย
The differential pressure transmitter utilizes the piezoresistive effect of the silicon conductor of the differential pressure sensor to realize the conversion of the differential pressure and the electrical signal.
Because the signal output by the Wheatstone bridge on the sensitive chip has a good linear relationship with the differential pressure เพราะสัญญาณที่ออกมาจากสะพาน Wheatstone บนชิปที่มีความรู้สึกthe accurate measurement of the measured differential pressure can be realized การวัดแม่นยําของความดันความแตกต่างที่วัดได้ สามารถทํา.
เครื่องส่งแรงดันความแตกต่างถูกใช้อย่างแพร่หลายในงานควบคุมกระบวนการอุตสาหกรรม การวัดการไหลเวียน เครื่องมือทางการแพทย์ การวัดอากาศศาสตร์ เครื่องมือไฮดรอลิก เครื่องมือลม และสาขาอื่นๆ
เครื่องส่งความดันความแตกต่าง ใช้เป็นหลักในการวัดความดันความแตกต่าง ระดับของเหลวและการไหล
ในอุตสาหกรรมปิโตรเลียมและปิโตรเคมี ความดันความแตกต่าง ระดับของของเหลวและการไหลเป็นพารามิเตอร์ที่สําคัญมากการควบคุม, ระเบิดและฟังก์ชันอื่น ๆ
ลักษณะ
- ช่วงจาก -25/+25Pa ถึง -10000/+10000Pa (ตามรุ่น)
- อัตโนมัติศูนย์ การปรับขนาดด้วยมือ
- ความดัน, ปัจจุบัน, ออกสัญญาณดิจิตอล
- ความแม่นยําแบบมาตรฐาน < ± 1% FS
- ป้องกันบ้าน IP65
- เมื่อ ≤ 100Pa ความแม่นยํา<± 3%FS±2Pa
การใช้งาน
- ระบบ HVAC
- ห้องสะอาดยา
- ห้องสะอาดอิเล็กทรอนิกส์
- ห้องสะอาดทางการแพทย์
- อาคารพาณิชย์
- สายขนส่งสาธารณะ
ข้อมูลเทคนิค
| รุ่น | KDP110 |
| หน่วยวัด | พ่อ2O,inWG,mmHG,KPa,mbar |
| ความถูกต้อง | < ± 1% FS@-5 ถึง + 65 °C |
| เวลาตอบสนอง | 0.5s |
| ซ้ําความมั่นคง | ± 0.01 % ใน FS / ปี |
| การแก้ไข | 0.1 Pa; 0.1 mmH2O; 0.01mbar; 0.01mmHG |
| สื่อ | อากาศและก๊าซเฉลี่ย |
| อุณหภูมิการทํางาน | -20... +70 องศาเซลเซียส |
| อุณหภูมิในการเก็บ | -40...+60 องศาเซลเซียส |
| การบริโภคพลังงาน | < 1.5W |
| ทนทานแรงดัน | x15 |
| พลังงาน | 16~30VAC/DC (3สาย) / 18~30VDC (2สาย) |
| สัญญาณออก | 4-20mA ((2สาย) |
| 4-20mA ((3สาย) | |
| 0~5V/0~10VDC ((3สาย) | |
| RS-485 | |
| ปรับแต่ง | |
| ออโต้ศูนย์ | การปรับขนาดด้วยมือ |
| วัสดุบ้าน | PC&ABS UL94V-0 |
| ประเภทการป้องกัน | IP65/NEMA4 |
| โรคสะเก็ดเงิน | M16*15 |
ขนาด
การปรับระยะการวัด
การตั้งค่าการออก ((3 สายแบบ)
การแก้ไขจุดศูนย์ด้วยมือ
คู่มือการสั่งซื้อe
KDP110-Range-Output
| รุ่น | ระยะทาง | ผลิต | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 สาย) | (E) |
| -1000 ~ + 1000Pa | (2) | 4-20mA ((3 สาย) | (F) | |
| -2000 ~ + 2000Pa | (3) | 0-5/0-10V ((3 สาย) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| ปรับแต่ง | ||||
