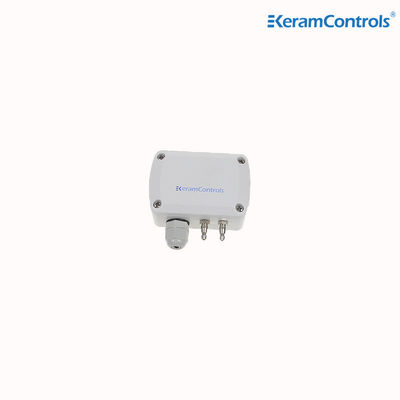

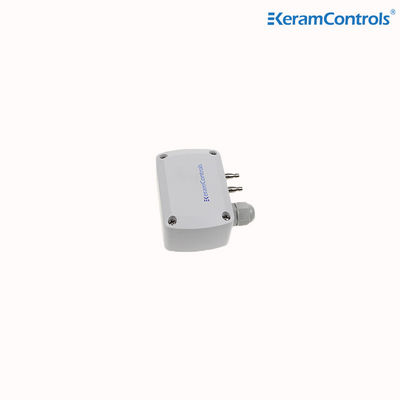

IP65 ดิฟเฟอเรนเชียลเซ็นเซอร์ความดันอากาศดิฟเซ็นเซอร์ความดันสำหรับระบบ HVAC
| สัญญาณเอาท์พุต: | 4-20mA (2 สาย) | อุณหภูมิในการจัดเก็บ: | -40…+60℃ |
|---|---|---|---|
| การใช้พลังงาน: | น้อยกว่า 1.5 วัตต์ | ความแม่นยำ: | <±1% FS@-5 ถึง +65℃ |
| อุณหภูมิในการทำงาน: | -20 ··· +70°ซ | ||
| เน้น |
เครื่องตรวจจับความดันอากาศความแตกต่าง 20mA,2 เครื่องตรวจจับความดัน Diffwire,ip65 เครื่องตรวจความดันความแตกต่าง |
||
เครื่องตรวจจับความดันอากาศความแตกต่าง เครื่องตรวจจับความดันความแตกต่าง
คําอธิบาย
หลักการทํางานของตัวส่งความดันความแตกต่างท่อ Venturi) ไปยังแผ่นแผ่นแยกในทั้งสองด้านของตัวส่งผ่านท่อความดันในทั้งสองด้านของตัวส่งความดันความแตกต่าง, แล้วส่งสัญญาณความดันความแตกต่างไปยังองค์ประกอบการวัดผ่านของเหลวประปา (น้ํามันซิลิโคน, น้ํามันฟลูโร) ในแผ่นและจากนั้นองค์ประกอบการวัดจะแปลงสัญญาณความดันความแตกต่าง เป็นสัญญาณไฟฟ้าที่ตรงกันและส่งมันไปยังเครื่องแปลง, ในที่สุด, มันถูกแปลงเป็นสัญญาณไฟฟ้ามาตรฐาน (1 ~ 5V, 4 ~ 20mA) หลังจากที่ได้รับการประมวลผลโดยเครื่องขยายการทํางานและหน่วยอื่น ๆ.
โดยทั่วไป, สถานที่ติดตั้งของตัวส่งความดันความแตกต่างจะอยู่ห่างจากห้องควบคุม เพื่อให้แน่ใจว่าสัญญาณไม่ได้ถูกบิดเบือนระหว่างการส่งสัญญาณปัจจุบันมาตรฐานของ 4 ~ 20mA โดยทั่วไปใช้เป็นสัญญาณการส่ง, และสัญญาณติดต่อในห้องควบคุมจะกลายเป็น 1 ~ 5 วอล.
ลักษณะ
- ระยะจาก -25/+25Pa ถึง -10000/+10000Pa (ตามรุ่น)
- อัตโนมัติศูนย์ การปรับขนาดด้วยมือ
- ความดัน, ปัจจุบัน, ออกสัญญาณดิจิตอล
- ความแม่นยําแบบมาตรฐาน < ± 1% FS
- ป้องกันบ้าน IP65
- เมื่อ ≤ 100Pa ความแม่นยํา<± 3%FS±2Pa
การใช้งาน
- ระบบ HVAC
- ห้องสะอาดยา
- ห้องสะอาดอิเล็กทรอนิกส์
- ห้องสะอาดทางการแพทย์
- อาคารพาณิชย์
- สายขนส่งสาธารณะ
ข้อมูลเทคนิค
| รุ่น | KDP110 |
| หน่วยวัด | พ่อ2O,inWG,mmHG,KPa,mbar |
| ความถูกต้อง | < ± 1% FS@-5 ถึง + 65 °C |
| เวลาตอบสนอง | 0.5s |
| ซ้ําความมั่นคง | ± 0.01 % ใน FS / ปี |
| การแก้ไข | 0.1 Pa; 0.1 mmH2O; 0.01mbar; 0.01mmHG |
| สื่อ | อากาศและก๊าซเฉลี่ย |
| อุณหภูมิการทํางาน | -20... +70 องศาเซลเซียส |
| อุณหภูมิในการเก็บ | -40...+60 องศาเซลเซียส |
| การบริโภคพลังงาน | < 1.5W |
| ทนทานแรงดัน | x15 |
| พลังงาน | 16~30VAC/DC (3สาย) / 18~30VDC (2สาย) |
| สัญญาณออก | 4-20mA ((2สาย) |
| 4-20mA ((3สาย) | |
| 0~5V/0~10VDC ((3สาย) | |
| RS-485 | |
| ปรับแต่ง | |
| ออโต้ศูนย์ | การปรับขนาดด้วยมือ |
| วัสดุบ้าน | PC&ABS UL94V-0 |
| ประเภทการป้องกัน | IP65/NEMA4 |
| โรคสะเก็ดเงิน | M16*15 |
ขนาด
การปรับระยะการวัด
การตั้งค่าการออก ((3 สายแบบ)
การแก้ไขจุดศูนย์ด้วยมือ
คู่มือการสั่งซื้อe
KDP110-Range-Output
| รุ่น | ระยะทาง | ผลิต | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 สาย) | (E) |
| -1000 ~ + 1000Pa | (2) | 4-20mA ((3 สาย) | (F) | |
| -2000 ~ + 2000Pa | (3) | 0-5/0-10V ((3 สาย) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| ปรับแต่ง | ||||
