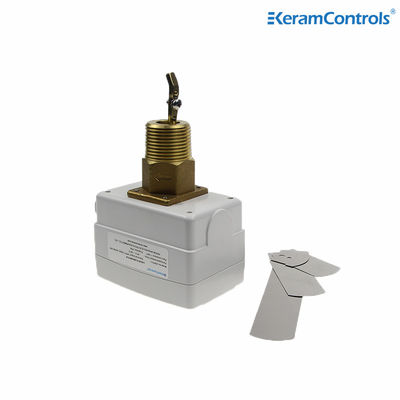

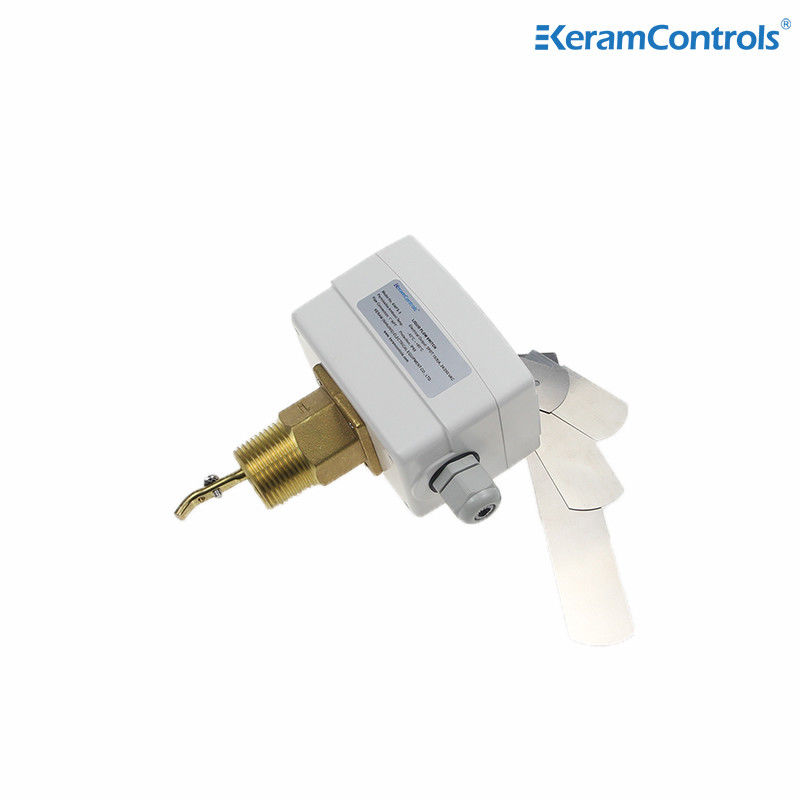

SPDT Micro Water Pump Flow Sensor วัสดุทองเหลือง IP65
| ประเภทของการดำเนินงาน: | เปิด/ปิด, สเตจเดียว, ไมโครสวิตช์ | เอาท์พุต: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| อัตราการไหล: | ดูตารางอัตราการไหล | การป้องกันที่อยู่อาศัย: | IP65 |
| เน้น |
IP65 เครื่องตรวจจับการไหลของปั๊มน้ํา,SPDT เครื่องตรวจจับการไหลของปั๊มน้ํา,IP65 เครื่องสลับไหลของเหลวจากทองแดง |
||
เครื่องสลับการไหลของปั๊มน้ํา เครื่องตรวจจับการไหลของปั๊มน้ํา
คําอธิบาย
KWFS ติดตั้งอยู่ในท่อน้ํา และเป็นองค์ประกอบตรวจจับที่ติดต่อของเหลว เมื่อไม่มีน้ําในท่อหรือน้ําไม่ไหล ใบระบายที่เป้าหมายอยู่ในสภาพธรรมชาติและเมื่อมีน้ําที่ไหล, ผนังระบายน้ําเป้าหมายได้รับการกระแทกและเครียด, และยิ่งใหญ่ปริมาณน้ํา, ใหญ่แรงการกระแทก. เมื่อการกระแสถึงค่าที่กําหนด, การกระแสน้ําผลักกระดาษระบายน้ําเป้าหมาย,การแปลงสัญญาณการไหลของน้ําเป็นสัญญาณการย้ายของแผ่นการไหลเป้าหมายเมื่ออัตราการไหลที่เพิ่มขึ้นไปยังขีดจํากัดบนของค่าตั้ง หรือลดลงไปยังขีดจํากัดล่างของค่าตั้งใบระบายที่เป้าหมายผลักดันการกระทําของไมโครสวิตช์ของอุปกรณ์ควบคุมผ่านกลไกการส่ง, การส่งสัญญาณควบคุมไปยังอุปกรณ์
การใช้งาน
การควบคุมและติดตามการไหลของของเหลวของเครื่องปั่น, ปั๊ม, ฯลฯ ของอุปกรณ์ทําความร้อน, ทําความเย็น และทําความเย็นอากาศ
ลักษณะ
● การ ควบคุม การ ไหล ของ น้ํา และ สื่อ ปกติ
● เครื่องปรับปรุงสวิตช์ขนาดเล็ก SPDT รับประกันการทํางานของสวิตช์ที่น่าเชื่อถือ
●15 ((8A) 250VAC ระดับสวิทช์
● ปริมาณ IP65 ชั้น I
● ปรับจุดตั้งค่า
● กระบี่ สแตนเลส
● วัสดุ ทองแดง
● อุณหภูมิของของเหลวสูงสุด 120°C
● ความดันทํางานสูงสุด 20Ba
รายละเอียด
| ประเภทการดําเนินงาน | เปิด / ปิด, ระยะเดียว, สวิตช์ไมโคร |
| ผลิต | SPDT 15 ((8A) 24/250VAC |
| อัตราการไหล | ดูตารางอัตราการไหล |
| การปรับการตั้งค่าอัตราการไหล | สกรูภายใน |
| อุปกรณ์ตรวจจับ | ปั่น |
| การใช้งานของของเหลว | น้ําร้อนเย็น น้ําบ่อ น้ําสระว่ายน้ํา และน้ําทะเล น้ําเกลือหรือเอธีเลนกลิกอล |
| อะไหล่วัสดุที่สัมผัสกับของเหลว | สีเหลือง |
| วัสดุเครื่องปั่น | โลหะไร้ขัด |
| อุณหภูมิของของเหลว | -20°C ~ 120°C |
| อุณหภูมิบริเวณที่อนุญาต | -40°C ~ 85°C |
| ความชื้นภายในที่อนุญาต | 10...90% RH ไม่หมัก |
| การเข้าสาย | เครื่องติดตั้ง M18 |
| บ้านพัก | ความต้านทานไฟ ABS หรือ PC |
| การคุ้มครอง | IP65 |
| สี | สีขาว |
| น้ําหนัก | 1.0 กิโลกรัม |
ประเภทของรุ่น
| รุ่น | การเชื่อมต่อ |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
ตารางอัตราการไหลของของเหลว
| ขนาดท่อสาย ((ใน.) | 1 | 1-1⁄4 | 1-1/2 | 2 | 2-1⁄4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| ขั้นตอนการไหล |
การเพิ่มการไหล |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
การลดการไหล |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| ขนาดสูงสุด |
การเพิ่มการไหล |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
การลดการไหล |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
หมายเหตุ:
1สําหรับอัตราการไหลผ่านที่มีคําท้าย "Z" ต้องติดตั้งปัด 6 นิ้ว
2หน่วยระดับความเร็วของตารางด้านบนคือ GPM (m / h)
สายไฟฟ้า
การติดตั้ง
เครื่องปรับระบายน้ําสามารถติดตั้งได้ทุกตําแหน่งห่างจากเอวหรือการปรับระบายน้ํา, โดยมีลูกศรในทิศทางการไหลของระบายน้ํา. หากท่อตั้งอยู่ด้านล่าง, ปรับระยะในการสมดุลน้ําหนักปัดหากอุปกรณ์ติดตั้งด้านล่าง, ดูแลให้ดีและใช้มันในท่อตรงที่อยู่ห่างจากกรอง, วาล์ว, ฯลฯ, ความยาวอย่างน้อย 5 เท่าของกว้างของท่อด้านบนและด้านล่างของหน่วย.
หมายเหตุ:
เครื่องปรับระบายน้ําถูกปรับระดับโรงงานให้มีความรู้สึกขั้นต่ําที่สุด เพื่อเพิ่มระบายระบายระบายวาล์วตัดออกต้อง ≥ น้อยสุดของกระแสที่จําเป็นในการรับประกันความปลอดภัยของอุปกรณ์.
ขนาด (mm)
เครื่องปั่น
| ติดตั้ง Paddle | |
| ท่อ | ไม่ |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
